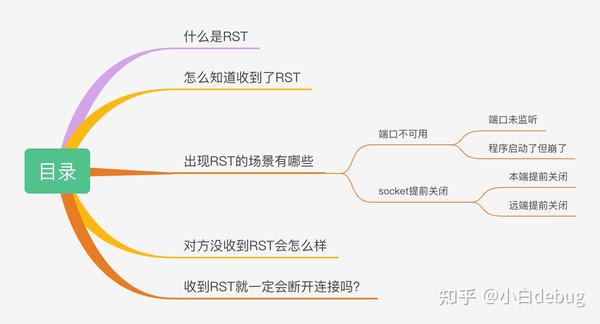

本文最初发布于个人公众号「小白debug」，原文链接：动图图解！收到RST，就一定会断开TCP连接吗？我知道大家都期待我立即回答这个问题，但我喜欢先介绍一些原理性的内容，然后再回答问题。我这样做是为了让大家能够逐步建立知识体系，更好地理解文章的上下文。现在，让我们进入正题。以下是本文的目录。

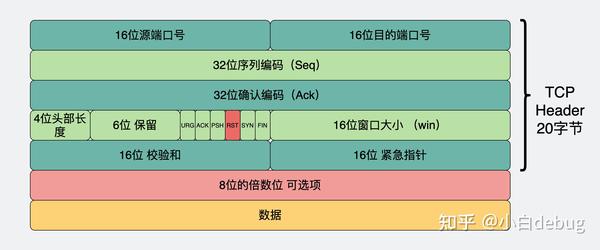

什么是RST？我们都知道，在正常情况下，TCP断开连接需要进行四次挥手，这是一种优雅的方式。但在异常情况下，双方可能都不正常，甚至无法进行挥手操作，因此需要一种机制来强制关闭连接。RST就是用于这种情况，通常用于异常关闭连接。它是TCP包头中的一个标志位。在正常情况下，无论是发送还是接收到带有这个标志位的数据包，相应的内存、端口和其他连接资源都会被释放，从效果上看，TCP连接被关闭了。而接收到RST的一方通常会看到一个”connection reset”或”connection refused”的错误提示。

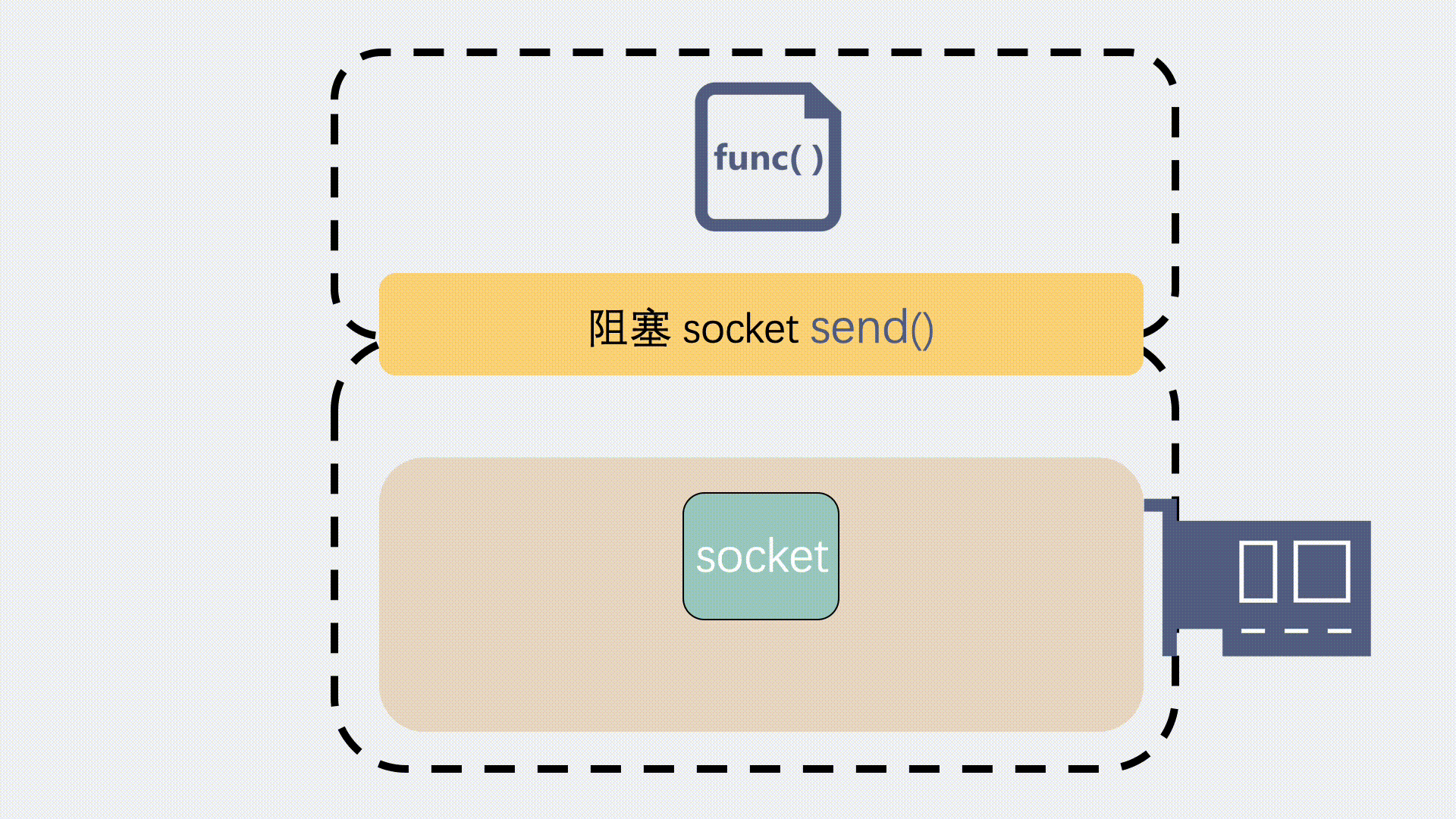

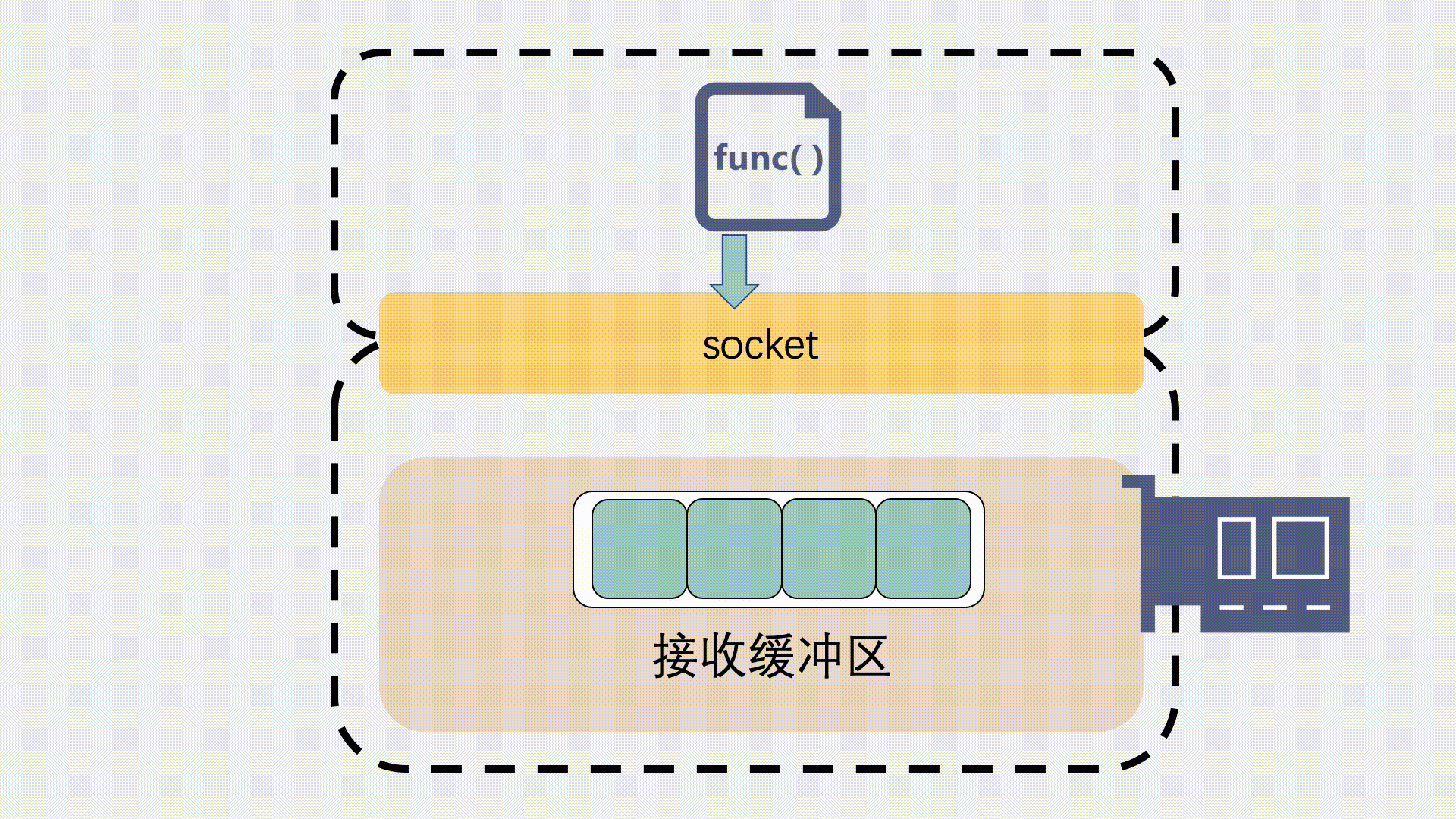

如何知道收到了RST？我们知道，内核和应用层是分开的两个层次，网络通信功能在内核中，而客户端或服务端属于应用层。应用层只能通过send/recv与内核进行交互，才能感知到内核是否收到了RST。当本端收到远端发送的RST后，内核会认为连接已关闭。此时，如果本端应用层尝试执行读取数据的操作，比如recv，应用层将收到”Connection reset by peer”的错误提示，意味着远端已关闭连接。如果本端应用层尝试执行写入数据的操作，比如send，应用层将收到”Broken pipe”的错误提示，意味着发送通道已损坏。这两个错误提示在开发过程中经常遇到，我建议大家将本文收藏起来，以备不时之需。

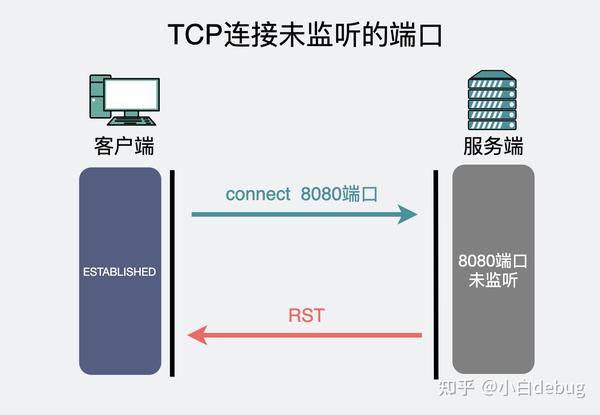

出现RST的场景有哪些？RST通常出现在异常情况下，可以归类为对端端口不可用和提前关闭socket两种情况。对端端口不可用分为两种情况：一种是端口从未”可用”过，比如根本没有进行监听；另一种是曾经”可用”，但现在”不可用”了，比如服务突然崩溃。端口未监听一定会导致RST吗？并非如此。如前所述，发出RST的前提是在正常情况下。让我们来看看源代码。

握手包使用方法

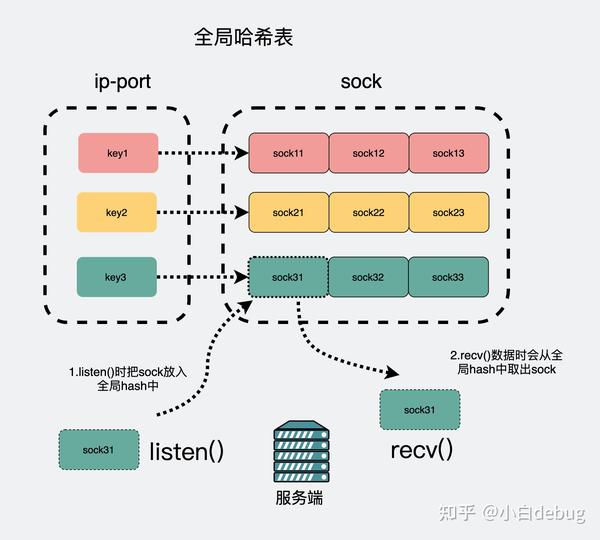

当内核收到数据后，会从物理层、数据链路层、网络层、传输层、应用层逐层传递。到达传输层时，根据数据包的协议是TCP还是UDP，会走不同的函数方法。简单来说，TCP数据包都会经过tcpv4rcv()方法。该方法会从全局哈希表中获取socket。如果服务端执行过listen，就能从全局哈希表中获取到socket。但如果服务端没有执行过listen，全局哈希表中也就没有对应的socket，结果自然是获取不到。在这种情况下，正常情况下服务端会向客户端发送RST。但端口未监听并不一定会导致发出RST。如上所述，发出RST的前提是在数据包没有问题的情况下，比如校验和正确，才会向对端发送RST包。因此，在数据包异常的情况下，默默丢弃而不发送RST是非常合理的做法。

为什么在数据包异常的情况下不发送RST？一个数据包如果连校验和都无法通过，那么很可能出现了问题。可能是在传输过程中被篡改，也可能只是一个胡乱伪造的数据包。在五层网络中，无论是哪一层，只要遇到这种数据包，推荐的做法都是默默丢弃，而不是回复一个消息告诉对方数据有问题。如果对方使用的是TCP，即可靠传输协议，发现很久没有收到ACK响应，自己会进行重传。如果对方使用的是UDP，说明发送端已经接受了”不可靠丢包”的事实，那就丢了就丢了。因此，在数据包异常的情况下，默默丢弃而不发送RST是非常合理的做法。

还是无法理解？那我再举个例子。正常人对你进行抨击时，他说话条理清晰，主谓宾分明。此时，你回击他，你是一个充满热情、正直、富有判断力的好人。而此时一个憨憨也想对你进行抨击，但他的思维混乱，连话都说不清楚，一直阿巴阿巴的。你虽然听不懂，但却受到了震撼。在这种情况下，你会怎么做？一般来说，最好的选择是选择B，因为如果你回击他，他反而会更有动力。希望通过这个例子，你能更好地理解。

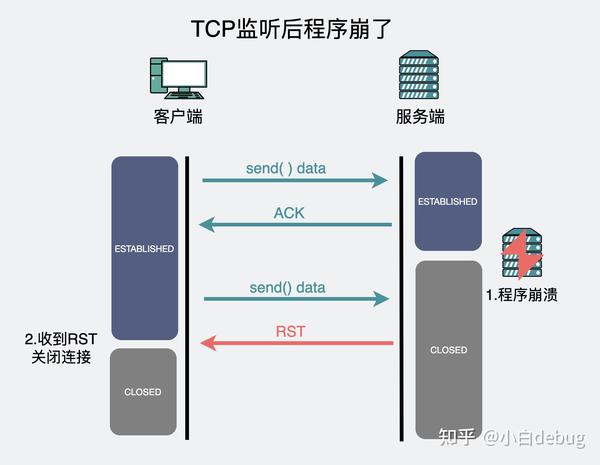

程序启动了但是崩溃了。在端口不可用的场景中，除了端口未监听外，还有可能是之前进行了监听，但服务端应用程序突然崩溃。此时，客户端仍然像往常一样正常发送消息，但服务端的内核协议栈会回复一个RST。在开发过程中，这种情况是最常见的。比如，在服务端应用程序中，出现了空指针或数组越界等问题，程序立即崩溃。

这种情况与端口未监听本质上是相似的。在服务端应用程序崩溃后，之前监听的端口资源被释放，从效果上看，类似于处于CLOSED状态。此时，服务端收到客户端发送的消息，内核协议栈会根据IP和端口从全局哈希表中查找socket，结果自然是找不到对应的socket数据，于是执行与”端口未监听”时相同的逻辑，回复一个RST。客户端在收到RST后也会释放socket资源，从效果上看，连接断开了。

握手包使用方法

// net/ipv4/tcp_ipv4.c
// 代码经过删减
int tcp_v4_rcv(struct sk_buff *skb)
{
    // 根据ip、端口等信息 获取sock。
    sk = __inet_lookup_skb(&tcp_hashinfo, skb, th->source, th->dest);
    if (!sk)
        goto no_tcp_socket;
no_tcp_socket:
    // 检查数据包有没有出错
    if (skb->len doff << 2) || tcp_checksum_complete(skb)) {
        // 错误记录
    } else {
        // 发送RST
        tcp_v4_send_reset(NULL, skb);
    }
}

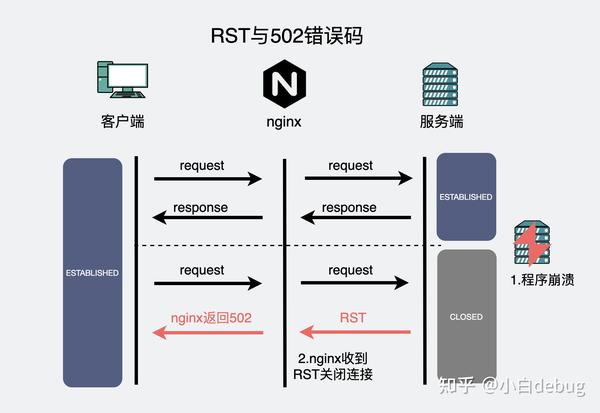

RST和502的关系。在上述情况下，服务端程序崩溃后，如果客户端继续发送数据，将会收到RST。但如果在客户端和服务端之间加入了一个nginx，就像下图所示。

握手包使用方法

nginx将充当客户端和服务端之间的”中间人”角色，负责转发请求和响应结果。但当服务端程序崩溃，例如出现野指针或OOM问题时，转发到服务器的请求必然无法得到响应，后端服务端将返回一个RST给nginx。nginx在收到这个RST后会断开与服务端的连接，并向客户端返回一个502错误码。因此，出现502问题通常是由于后端程序崩溃引起的。在这种情况下，建议检查监控是否发生了OOM，或者查看日志中是否有空指针等错误信息。

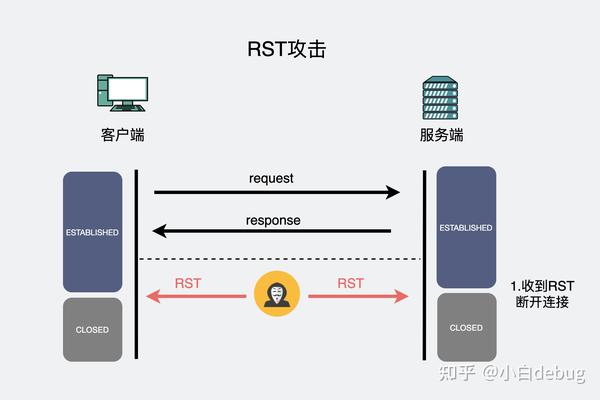

为什么要校验是否在窗口范围内？正常情况下，客户端和服务端可以通过RST来断开连接。假设不进行seq校验，如果此时有恶意的第三方介入，构造了一个RST包，并在TCP和IP等报头中填写了客户端的信息，发送到服务端，那么服务端将断开这个连接。同样的，也可以伪造服务端的包发送给客户端。这就是所谓的RST攻击。为了防止这种情况发生，校验seq是否在窗口范围内非常重要。

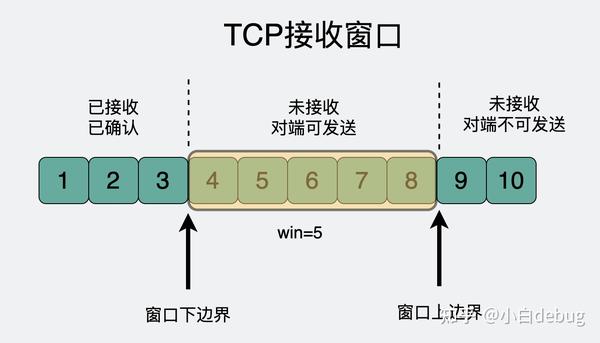

当收到RST包时，首先会通过tcp_sequence检查seq是否合法，主要是检查seq是否在合法接收窗口范围内。如果不在范围内，RST包将被丢弃。为什么要校验是否在窗口范围内？这是因为在正常情况下，客户端和服务端可以通过RST来断开连接。但如果不进行seq校验，恶意的第三方可能会构造一个RST包，将其seq设置为不合法的值，从而导致连接被非法断开。通过校验seq是否在窗口范围内，可以阻止许多非法消息的传递。虽然加入窗口校验并不能完全防止RST攻击，但它增加了攻击的成本。

收到RST包一定会断开连接吗？结论是，并不一定会断开。让我们来看看源代码。收到RST包后，首先会通过tcp_sequence检查这个seq是否合法，主要是检查这个seq是否在合法接收窗口范围内。如果不在范围内，RST包将被丢弃。那么，我们如何构造合法的seq呢？

struct tcp_skb_cb {
    __u32       seq;        /* Starting sequence number */
}

握手包使用方法

static bool tcp_validate_incoming()
{
    struct tcp_sock *tp = tcp_sk(sk);
    /* 判断seq是否在合法窗口内 */
    if (!tcp_sequence(tp, TCP_SKB_CB(skb)->seq, TCP_SKB_CB(skb)->end_seq)) {
        if (!th->rst) {
            // 收到一个不在合法窗口内的SYN包
            if (th->syn)
                goto syn_challenge;
        }
    }
    /*

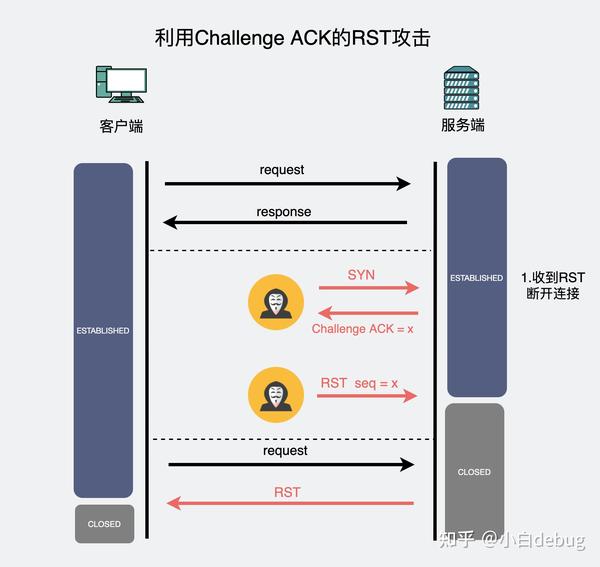

     * RFC 5691 4.2 : 发送 challenge ack
     */
    if (th->syn) {
syn_challenge:
        tcp_send_challenge_ack(sk);
    }
}

// net/ipv4/tcp_input.c
static bool tcp_validate_incoming()
{
    // 获取sock
    struct tcp_sock *tp = tcp_sk(sk);
    // step 1：先判断seq是否合法（是否在合法接收窗口范围内）
    if (!tcp_sequence(tp, TCP_SKB_CB(skb)->seq, TCP_SKB_CB(skb)->end_seq)) {
        goto discard;
    }
    // step 2：执行收到 RST 后该干的事情
    if (th->rst) {
        if (TCP_SKB_CB(skb)->seq == tp->rcv_nxt)
            tcp_reset(sk);
        else
            tcp_send_challenge_ack(sk);
        goto discard;
    }
}
